JCY-D04是一款高性能的超高频RFID四通道读写器，基于IMPINJ全***E710超高频射频读写器芯片设计，灵敏度高，读取范围广，功耗低，性能强大，充分支持符合EPC Global C1 Gen2/*** 18000-6C 标准的电子标签。多标签读取性能优异，峰值标签询查速度可达900张/秒，支持密集型读取，大容量标签读写，接收信号强度检测（RSSI）。具有可靠的网络适应性，支持多种通讯协议。外观***设计，坚固耐用。可广泛应用于物流、门禁、服装、零售、仓储、防伪及智能制造等多种无线射频识别系统。

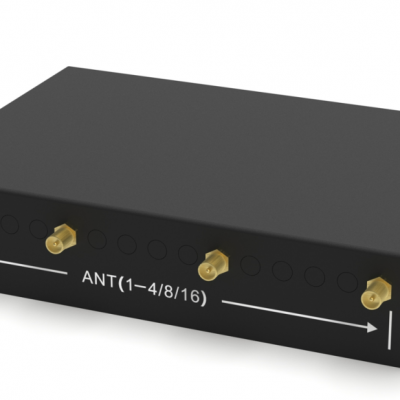

二、产品图片

三、产品特性

v 应用性强：读卡蜂鸣和LED状态指示（需使用OUT4进行功能定制）。

v 工作模式多样化：支持命令方式、触发方式等多种工作模式。

v 极速读取：峰值标签询查速度可达900张/秒。

v 多协议通讯：RS-232、有驱USB、RS-485、TCP/IP（选配）。

v 快速集成：读写器提供四组独立I/O输入输出接口，便于产品应用集成。

四、接口说明

接口名称	电气特性
COM2	继电器2公共端
NO2	继电器2常开端
COM1	继电器1公共端
***	继电器1常开端
D1	韦根26/34 D1 或CAN-H
D0	韦根26/34 D0 或CAN-L
GND	参考地
485/A	RS485接口 A端
485/B	RS485接口 B端
GND	参考地
COM3	继电器3公共端
NO3	继电器3常开端
OUT4	GPIO输出，输出电压范围：0至(VGPIO-0.3V) 拉电流能力：内部供电时四路总电流可到1A,单路250mA 外部供电时每路可以达到1A 设备逻辑 0 输出高电平（VGPIO-0.3V）设备逻辑 1 输出低电平（0-0.3V，内部3K电阻下拉）
GND	参考地
GPIOV	GPIOV,GPIO供电正极
GIN	GND_GPIO,GPIO供电地端,需要采用内部供电时接到GND
IN1	GPIO输入，输入电压范围是（0-24V）输入高电压（5-24V）判定为逻辑 0 输入低电压（0-0.7V）判定为逻辑1
IN2
IN3
IN4

产品参数

物理参数
设备尺寸（mm）	216(长)128（宽）39（高）
设备净重（KG）	1.42KG
外壳	深灰色，钣金材料
天线接口	4路SMA型外接天线接口
性能参数
空中接口协议	EPC Global C1 Gen2 ***/18000-6C
频率支持	865~868MHz/902～928MHz（可按不同国家或地区调整）
跳频方式	以广谱跳频（FHSS）或定频发射方式工作
RFID读写功率	可调输出功率范围为0~33dBm，步进间隔±1db
RFID读取距离	外接8dBi天线，读取距离>20m ^#1
RFID读取速度	峰值标签询查速度可达900张/秒
RSSI强度检测	支持
天线自动检测	支持
读写器工作模式	命令模式、触发模式
设备供电	电源适配器： AC输入 - 100~240V/50-60Hz，DC输出 - 12V/3A 直流供电：12V~24V/3A
GPIO	4路输入、4路强驱动输出
通讯协议	标配：RS-232、有驱USB、RS-485、选配：TCP/IP
硬件接口	RS-232、USB、RS-485、RJ-45
开发语言	C++、C#、JAVA
开发环境	Windows、Android
环境参数
工作温度	-25～+65℃
存储温度	-40～+85℃
工作湿度	5%～95%RH，无凝露
